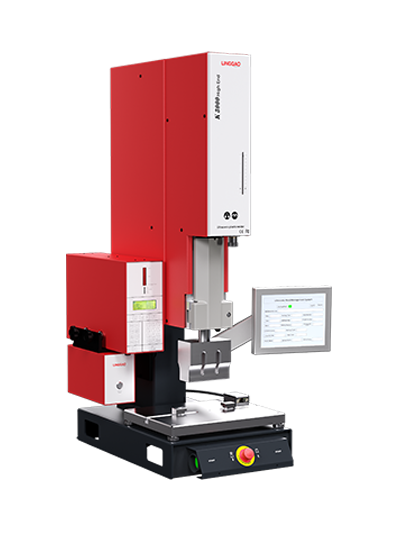

產品特點 Product feature
01、工作行程20~100mm，不需調整機身高度?？晌⒄{(diào)，精密度0.01mm
02、機頭下壓前有6mm設計安全開關防止壓傷操作人員，20mm設有下降緩沖
03、使用?80mm雙動式氣缸，機身可調高度220mm，6bar空氣壓力時有3000N下壓力
04、抱合式燕尾槽帶鎖緊結構，很大程度的減輕焊頭下壓后仰缺陷及下壓/回升機械偏移缺陷
05、面板顯示工作行程0~100mm，并有微調制動，一圈1mm，精密度達0.01mm，刻度尺顯示方便調整
06、換能器連接方式可360度旋轉對位，易取出安裝設計，保護蓋固定僅需一顆螺絲即可固定
07、更換焊頭無需每次調整水平，因為水平調整在底座上，而底模也固定在底座上。也不需墊銅片調水平
08、增幅器可更換擴大比，以便不同材質焊接需不同振幅
技術規格 TECHNICAL SPECIFICATIONS
| 超聲波頻率 Frequency | 20kHz |
| 超聲波功率 Power | 2000W/3000W |
| 操作模式 Operating Mode | 時間/功率/能量/超聲波停振/行程模式(絕對行程模式/相對行程模式(參考行程模式)/行程觸發/壓力觸發/段差模式/軟啟振/參數資料導出、MES對接系統(可選購) Time/Power/Energy/US-stop/Travel Mode(Absolute/Differential/Reference)Travel Trigger/Pressure Tngger/Travel Reference/Soft Start/Parameter Export,MESSystem(optional) |
| 增幅器 Booster | 鈦：1:11:1.51:21:2.5 Titanium:1:11:1.51:21:2.5 |
| 壓力分布控制 Pressure Control | 數位式五段壓力分布調整 Digital pressure control in 5 steps |
| 語言選單 Language | 中文/英文/德文/西班牙文/法文/意大利文等 CN,EN,DE,ES,FR,IT,etc. |
| 數據庫 Data Bank | 最多可儲存99組焊接參數 99 memories |
| 電源 Input Voltage | 220V±10%AC,單相50~60Hz 220V±10%AC,1Phase 50~60Hz |
| 換能器至立柱距離 Throat Depth | 318.8mm |
| 增幅器端面至底座面距離 Distance from end face ofamplifier to base face | Min.144mm |
| 氣缸行程 Cylinder Stroke | 80x100mm標配，63x100mm選配 80x100mm standard,63x100mm optional |
| 可調整行程 Stroke Range | 20~100mm,可微調，精密度10μm,不需調整機身高度 20~100mm,Fine-tuning supported,accuracy:10μm;No need to adjustthe height of the press. |
| 重量(含電箱) Weight | 壓機：122kg 122kg with generator |
| 最大下壓力 Max.Force | 3000N(空氣壓力6bar時) 3000N at 6 bar compressed air |
| 搭配電箱 Generator | HE 20-2000W/3000W |
| 計數器 Counter | 可設定范圍1-999999999 1-999999999 |
| 開關 Switches | 雙手啟動，緊急停止按鈕位于底座前方 Two-hand start with EMERGENCY STOP at front |
| Pin密碼 Pin Code | 4位數字鎖碼，避免參數設定被隨意修改 4 digits to protect access to parameters |
| 空壓力需求 Drive Energy | 最大7bar,正常6bar Compressed air supply:7 bar maximum,6 bar nominal |
